VALENTINA è una serranda con manto ad elementi ciechi, la prima chiusura prodotta in Italia dalla Pastore, dal 1898 sinonimo di sicurezza. Tra le serrande avvolgibili è la soluzione più economica. La produzione richiede tempi ridotti, ma non aspettare: se hai bisogno di una nuova serranda chiamaci subito!
Queste sono le misure di realizzazione: min 500x500 mm e max 10000x6000 mm
La serranda VALENTINA trova applicazione in molteplici contesti, principalmente:
SOLUZIONI Valentina
CONTATTACI PER RICHIEDERE UN PREVENTIVO GRATUITO
Il telo è costituito da elementi agganciati e snodati a cerniera, profilati da nastro di acciaio zincato di elevata resistenza, di passo e spessori diversi in base alle esigenze estetiche e alle dimensioni delle serrande.

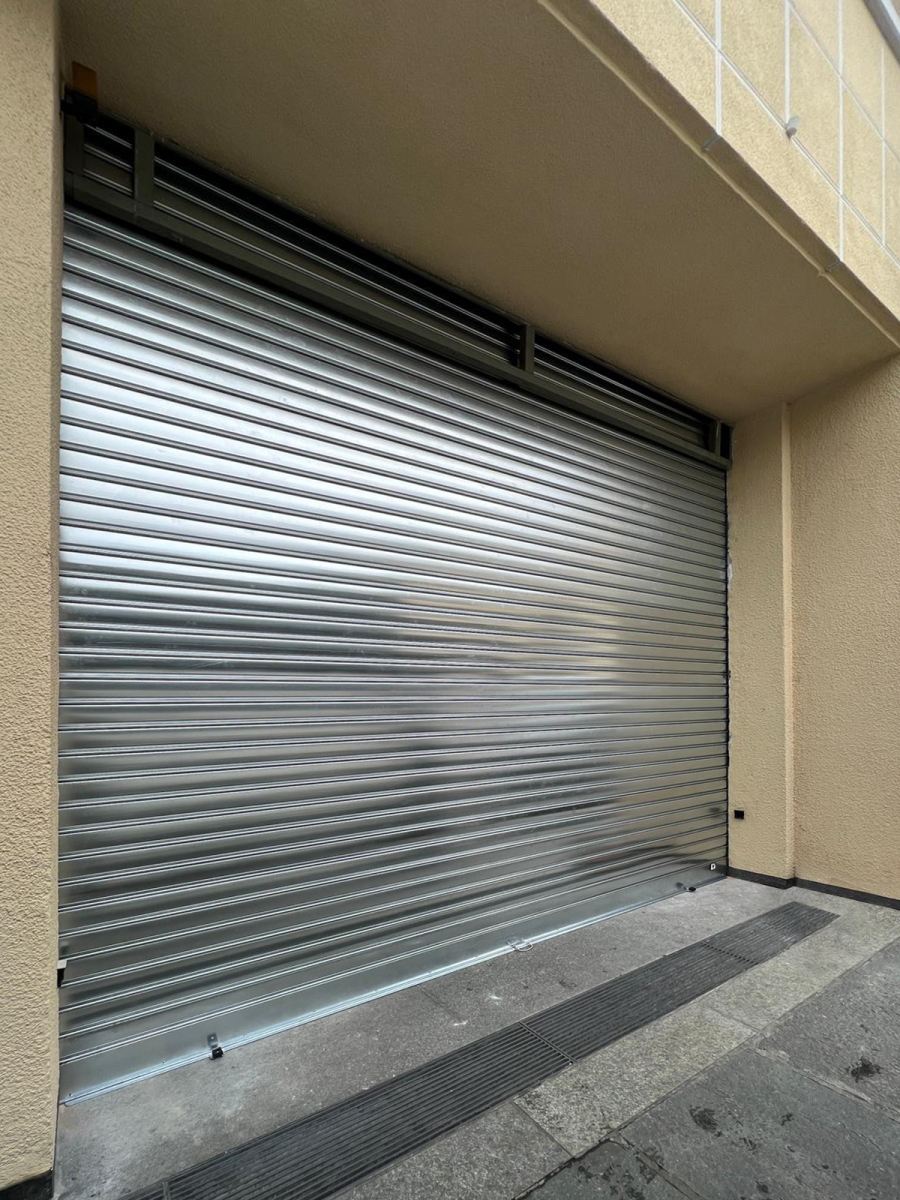

I modelli CM10 permettono l’avvolgimento all’esterno
L’avvolgimento avviene su albero in tubo di acciaio zincato di diametro e spessori diversi in funzione alla larghezza e al peso della serranda in conformità alle normative vigenti (Ø mm 48, 60 e 76 sp. 3 mm, o Ø mm 101 sp. 5 mm). Il telo viene agganciato alle pulegge, complete di molle in acciaio trattato atte a compensare il peso della serranda, che, ruotando sull’albero, permettono l’apertura e la chiusura del manufatto senza sforzo.
La serranda scorre su apposite guide laterali ad U dimensionate in funzione della larghezza del vano muro, complete di supporti in lamiera stampata.
Elementi passo mm 102,50 o passo mm 97
Guide laterali da mm 30 fino a mm 100
Albero di avvolgimento da mm 48 a mm 101
Le serrande Pastore offrono una resistenza al carico del vento di classe 2.
Colori disponibili
Verde Muschio RAL 6005
Grigio Luce RAL 7035
Marrone Seppia RAL 8014
Bianco Puro RAL 9010

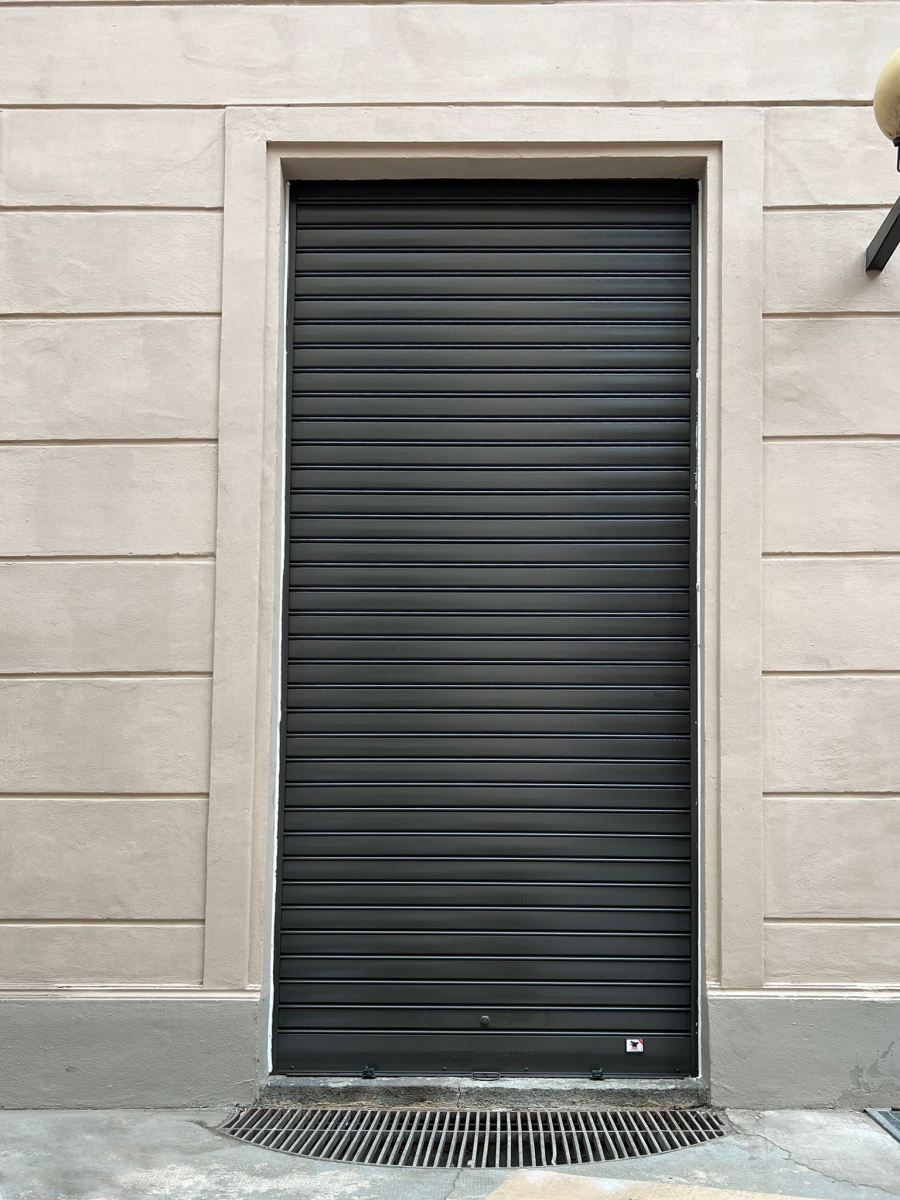

La serranda VALENTINA ha la finitura a base zincata e si può personalizzare con la verniciatura a polveri di poliestere termoindurenti per esterni nei colori standard RAL 9010 – 6005 – 8014 – 7035.
Per ridurne la rumorosità, è possibile dotare la serranda di appositi pattini in nylon antirumore, i ritegni laterali e di guide di scorrimento laterali munite di guarnizioni.
Se nel locale è necessario che ci sia sufficiente ricircolo di aria, si possono inserire delle feritoie di aerazione o elementi microforati.
Nel manto della serranda è anche possibile inserire delle finestrelle in PVC per permettere alla luce di penetrare nel box. Le dimensioni di queste finestrelle sono 122x47 mm.
La serranda in versione manuale può essere resa ancora più sicura con l’inserimento di una serratura del tipo centrale o laterale, nelle versioni Yale o con chiave di sicurezza.
La serranda classica, la VALENTINA CM10 può essere realizzata con il manto con elementi in doppia parete con interposizione di guaina polimerica per minimizzare la rumorosità.
Il modello industriale VALENTINA CM10S può essere dotato di guide anti-tempesta, che grazie ad una staffa in acciaio con doppia ruota in nylon, consentono una eccezionale resistenza al vento. Questo sistema è composto da una guida laterale con uno specifico profilo a “C” con guarnizioni termoplastiche, inviti in nylon e squadra di fissaggio montata in corrispondenza di ogni staffa.
AUTOMAZIONI
La serranda VALENTINA prevede diverse tipologie di motorizzazione a seconda delle dimensioni e del tipo di applicazione.
MOTORIZZAZIONE ASSIALE MC
Il motore viene sistemato al centro dell’albero (che non deve essere tagliato essendo flangiato direttamente sul tubo). Una puleggia con dentatura interna, su cui è imbullonato il primo elemento della serranda, trasmette il movimento del motore al telo della serranda. Un dispositivo con sonda termica interrompe il funzionamento qualora sia superata la temperatura di 70°C per MC48/60/76 e 90°C per MC101. Il motore è dotato di freno elettromagnetico che consente il bloccaggio della serranda quando è ferma. Il motore è munito di un dispositivo di disinnesto manuale comandato da terra per mezzo di un cavetto metallico in guaina che consente di sbloccare la serranda in caso di mancanza di tensione.
MOTORIZZAZIONE LATERALE A PRESA DIRETTA
Funziona mediante l’impiego di un albero di elevato diametro, quindi senza molle di bilanciamento. L’albero è supportato lateralmente su due mensole, su una delle quali è posizionato il gruppo motoriduttore con freno paracadute incorporato che, nell’eventuale anomala variazione della velocità di discesa, arresta il moto della serranda. Dalla parte opposta vi è un cuscinetto flangiato. Il motore è completo di micro fine corsa e relative regolazioni incorporate. È presente il riduttore a freno di ingranaggi con lubrificazione permanente.
Nel caso di blocco si può eseguire la manovra di emergenza manuale dall’interno, per mezzo di una manovella posizionata in alto posteriormente al riduttore.
MOTORIZZAZIONE LATERALE CON TRASMISSIONE A CATENA
Funzionamento senza molle di bilanciamento, questo tipo di motorizzazione è adatto per serrande di grandi dimensioni con elevata frequenza di manovra. È costituito da un motore trifase montato a lato dell’albero e con trasmissione a catena. L’albero è supportato lateralmente da due mensole su una delle quali è posizionata la corona dentata di trasmissione con il motore, e sull’altra è posizionato il freno paracadute che, nell’eventuale anomalia della variazione della velocità di discesa, arresta il moto della serranda. Il motore è completo di micro fine corsa e delle relative regolazioni. È presente il riduttore a freno di ingranaggi con lubrificazione permanente. L’eventuale manovra di emergenza manuale si esegue dall’interno a mezzo di una manovella posizionata in alto, posteriormente al riduttore.
